起動しないWindows10が入ったDiskの救出

partclone LinuxコマンドでBackupを取ったWindows10のCドライブをRestoreしたDiskからは単純には起動しない。Cドライブにはシステムデータが書き込まれているだけで、UEFIのESPからブートするためのUEFIアプリが足りないのだ。起動できるようにするまでに格闘せざるをえなかったので、記録に残しておく。

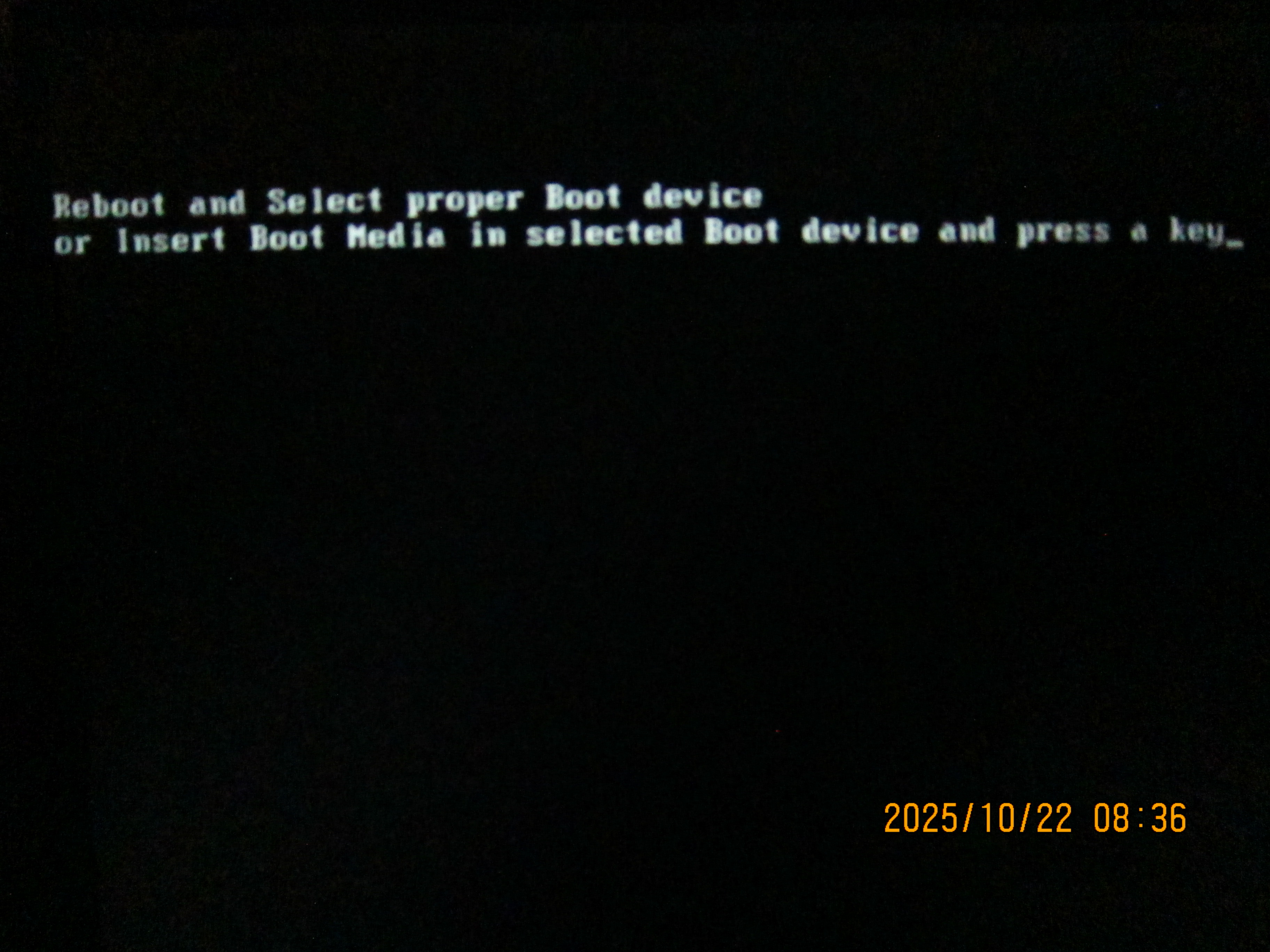

1. ESPに何も入っていないと画像の様なPC起動時に次のような画面が現れる

ASUS P8Z68 LE mobo(Intel Core i5 2500K)の場合はこんな感じ。ESPはlinuxコマンドsudo mkfs.fat32でフォーマットしてある

2. Linux Box(e.g. CloneZilla)を起動してfdisk

DiskをWindows Boxから取り出してUSB3-SATAケーブルを使ってLinux Boxへ接続してみた。

   % sudo fdisk /dev/sdc
   fdisk (util-linux 2.37.2) へようこそ。
   ここで設定した内容は、書き込みコマンドを実行するまでメモリのみに保持されます。
   書き込みコマンドを使用する際は、注意して実行してください。


   コマンド (m でヘルプ): p
   ディスク /dev/sdc: 223.57 GiB, 240057409536 バイト, 468862128 セクタ
   Disk model: DSC2CT240A4
   単位: セクタ (1 * 512 = 512 バイト)
   セクタサイズ (論理 / 物理): 512 バイト / 4096 バイト
   I/O サイズ (最小 / 推奨): 4096 バイト / 4096 バイト
   ディスクラベルのタイプ: gpt
   ディスク識別子: 3BF5E74B-ED46-4F1B-A428-0A52BE12F193

   デバイス    開始位置  最後から    セクタ サイズ タイプ
   /dev/sdc1       2048    264191    262144   128M EFI システム
   /dev/sdc2     264192 230686426 230422235 109.9G Microsoft 基本データ
   /dev/sdc3  230686720 231905279   1218560   595M Windows リカバリ環境
   /dev/sdc4  231907328 233508863   1601536   782M Windows リカバリ環境

   コマンド (m でヘルプ):

3. Windows10 回復ドライブUSBを起動してCMDから次のコマンドを実行しても無駄

入力文字列はすべて小文字でもOK

回復ドライブを取り外してResetしてもWindows10は起動しない

   diskpart
   list disk
   select disk 0
   list partition
   select partition X（EFIパーティションを選択）
   assign letter=S
   exit

   cd /d S:\EFI\Microsoft\Boot\
   bootrec /fixboot # アクセスが距離されました
   bcdboot C:\Windows /s S: /f UEFI

次もNG bash bootrec /fixmbr bootrec /fixboot bootrec /scanos bootrec /rebuildbcd

[Windows 10のUEFIブートマネージャーを修復する方法]

4. 成功パターン(Windows10が起動するようになる)

   diskpart
   List disk（どれがブートディスクであるかを確認してください。通常はディスク0です。）
   select disk n（nはブートディスクのディスク番号です。）
   list volume（EFIパーティションのボリューム番号に注意を払ってください。）
   select volume m（mはEFIパーティションのボリューム番号です。）
   assign letter=N:（Nをどのパーティションでも使用されていないドライブ文字に置き換える)
   Exit（diskpartを終了します。）
   n:
   format N: /FS:FAT32
   bcdboot C:\windows /s N: /f UEFI
   bootrec /fixboot

【修復】Windows 10で「bootrec /fixboot」コマンドがアクセス拒否になる

5. 要するに…

a. ESPのフォーマットはWindows10回復ドライブのフォーマットコマンドを使わないと起動可能なWindows10 Diskとはならない

b. Windows10 DiskをMBR Partition Schemeの場合は上記a.の事柄が成立しないかも。(未検証)

6. 後日

Reboot and Select proper Boot deviceとまた出たのだが、BIOS画面でBoot Orderを変更すればWindows10が起動した。うぅーん。
